Pochopení základu: Jaké jsou dva základní typy automobilových odpružených pružin?

The dva základní typy pružiny odpružení automobilů jsou vinuté pružiny a listové pružiny . Tyto dvě součásti představují základní technologii používanou k podpoře hmotnosti vozidla a tlumení nárazů vozovky u velké většiny moderních a klasických automobilových konstrukcí. Zatímco existují jiné systémy, jako jsou vzduchové pružiny nebo tnebozní tyče, variace vinutí a listů zůstávají průmyslovými staardy díky své spolehlivosti, hospodárnosti a výkonu ověřenému během desetiletí technického vývoje.

Role vinutých pružin v moderním automobilovém inženýrství

Vinuté pružiny jsou the most prevalent type of suspension spring found in modern passenger cars, providing a balance of compact design and excellent ride comfort. By utilizing a heavy-duty steel wire wound into a helical shape, these springs compress and expand to manage the vertical movement of the wheels.

Mechanický princip vinuté pružiny je založen na kroucení . Jak se pružina stlačuje, samotný drát se ve skutečnosti kroutí a ukládá energii, která se poté uvolní, aby tlačila kolo zpět k zemi. Tato konstrukce umožňuje značné množství pohybu v relativně malém vertikálním prostoru, takže je ideální pro nezávislé systémy odpružení.

Výhody systémů vinutých pružin

Primární výhoda vinuté pružiny je jejich schopnost nabídnout vysoce laditelné jarní sazba , který přímo ovlivňuje jízdní vlastnosti vozidla. Inženýři mohou měnit tloušťku drátu, průměr cívky a počet otáček, aby vytvořili buď měkkou, pohodlnou jízdu, nebo tuhý, sportovní pocit z výkonu.

• Vysoký stupeň flexibility v geometrie zavěšení design.
• Snížená hmotnost ve srovnání s tradičními těžkými alternativami.
• Kompatibilita s Vzpěra MacPherson a multi-link suspension setups.
• Lineární nebo progresivní kompresní poměry v závislosti na rozteči cívek.

Trvalá užitečnost listových pružin v těžkých užitkových vozidlech

Listové pružiny jsou one of the oldest forms of vehicle suspension, consisting of several layers of flexible steel strips (leaves) stacked together to act as a single unit. This type of spring is primarily utilized in rear suspensions for pickup trucks, vans, and heavy-duty commercial vehicles because of its exceptional nosnost .

Na rozdíl od vinutých pružin, listové pružiny slouží dvojímu účelu: fungují jako tlumicí člen a konstrukční článek. Protože jsou přišroubovány přímo k podvozku vozidla a nápravě, pomáhají lokalizovat nápravu bez potřeby dalších ovládacích ramen, což zjednodušuje celkovou architekturu zavěšení pro náročné aplikace.

Charakteristika designu listové pružiny

Moderní listové pružiny obecně přicházejí ve dvou variantách: vícelisté a jednolisté. Vícekřídlé systémy používají několik vrstev o různých délkách, aby poskytovaly progresivní odpor – jak se přidává větší hmotnost, více listů se zapojuje, aby podpíralo náklad.

• Vynikající distribuce namáhání podvozku v širší oblasti rámu.
• Zjednodušená konstrukce, která snižuje počet pohyblivých dílů v sestavě zadní nápravy.
• Vysoká odolnost v extrémních hmotnostních podmínkách a v terénu.
• Snadná oprava a výměna v prostředí komerčního vozového parku.

Srovnávací analýza: Vinuté pružiny vs. listové pružiny

Výběr mezi vinuté pružiny a listové pružiny závisí zcela na zamýšleném použití vozidla a požadované rovnováze mezi komfortem a užitkem. Zatímco vinuté pružiny dominují na trhu spotřebních automobilů pro svou hladkou jízdu, listové pružiny zůstávají králem průmyslového a přepravního sektoru.

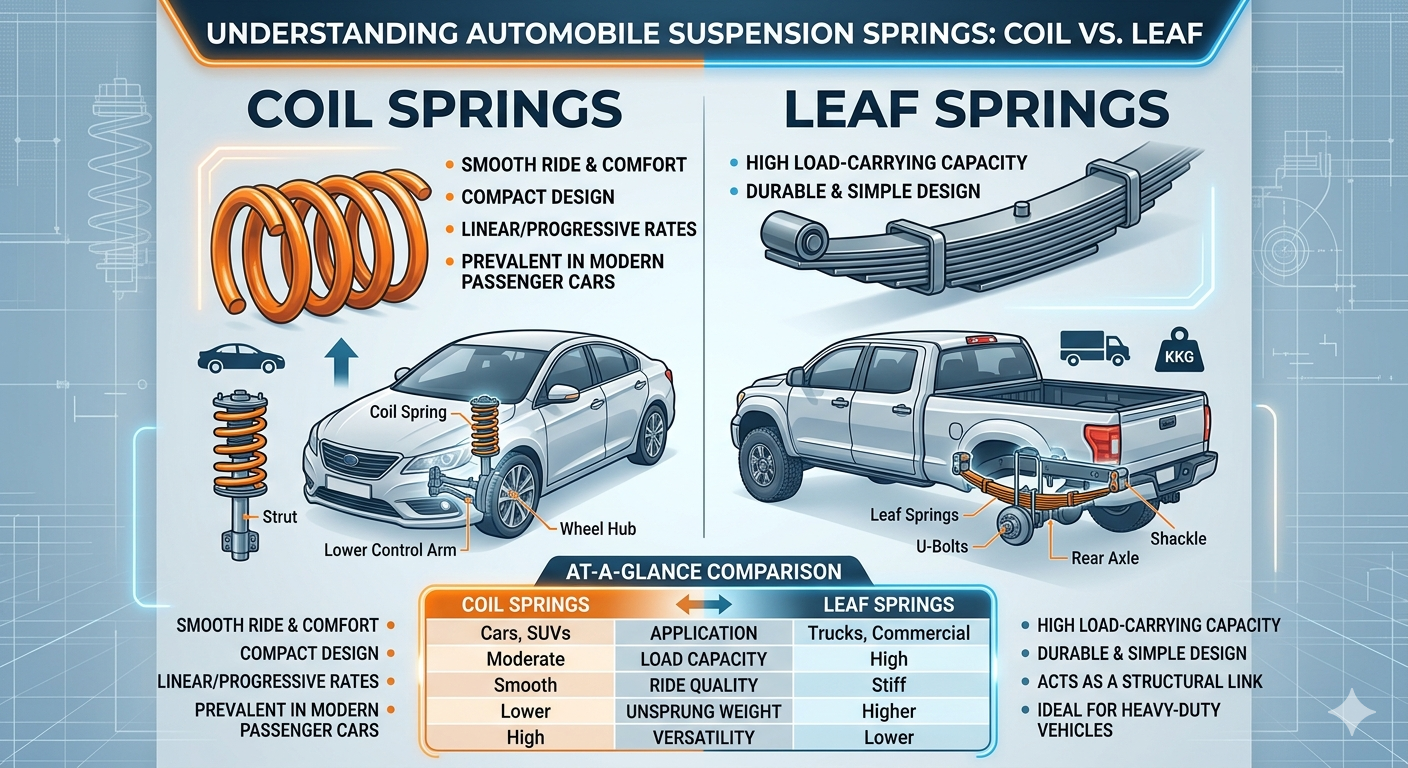

Tabulka 1: Technické srovnání dvou základních typů automobilových závěsných pružin.

Technické výkonnostní faktory a materiálová věda

Účinnost pružiny odpružení automobilů má kořeny ve vědě o materiálu, konkrétně ve využití vysoké pevnosti v tahu chromový křemík or chromvanad ocel. Tyto slitiny jsou vybrány pro jejich vysokou mez pružnosti, která zajišťuje, že se pružina vrátí do svého původního tvaru i po milionech cyklů stlačení.

Například ve standardním osobním vozidle a vinutá pružina může mít tuhost pružiny 300 liber/palec. To znamená, že na každých 300 liber použité síly se pružina stlačí přesně o jeden palec. Oproti tomu těžkotonážní listová pružina balení na užitkovém vozidle může mít progresivní rychlost, která začíná na 500 lbs/palec a zvyšuje se na 1 200 lbs/palec, jak vozidlo dosáhne svého maximálního užitečného zatížení. Tím se zabrání „spadnutí“ odpružení při velkém namáhání.

Dopad na neodpruženou hmotnost

Jednou kritickou technickou metrikou v návrhu zavěšení je neodpružená hmotnost —hmotnost odpružení, kol a dalších součástí, které jsou s nimi přímo spojené, spíše než podpírané pružinami. Vinuté pružiny přispívají podstatně méně k neodpružené hmotnosti než listové pružiny. Nižší neodpružená hmotnost umožňuje pneumatikám přesněji sledovat nedokonalosti vozovky, a proto téměř všechna vysoce výkonná závodní vozidla využívají sofistikované konfigurace cívky přes tlumiče.

Údržba a známky selhání pružin odpružení

Udržování dva základní typy automobile suspension springs je životně důležitý pro bezpečnost vozidla, protože prasklá pružina může vést ke ztrátě kontroly nebo poškození pneumatiky. Zatímco pružiny jsou navrženy tak, aby vydržely po celou dobu životnosti vozidla, faktory prostředí, jako je posypová sůl a extrémní zatížení, mohou způsobit předčasné selhání.

pro vinuté pružiny Nejběžnějším způsobem poruchy je koroze vedoucí k lomu pod napětím. Prasklá cívka může způsobit nerovnoměrné sezení vozidla nebo při přejíždění nerovností vytvářet hlasité „cinkání“. pro listové pružiny Nejčastějšími problémy jsou „prohnutí“ (ztráta klenby) nebo lámání jednotlivých listů ve smečce.

• Vizuální kontrola: Hledejte praskliny, silnou korozi nebo naklonění na jednu stranu.
• Test odrazu: Zatlačte na roh vozidla; pokud se odrazí více než dvakrát, mohou být opotřebené tlumiče nebo pružiny.
• Opotřebení pneumatik: Nerovnoměrné opotřebení pneumatik často ukazuje na prověšenou pružinu, která změnila pneumatiku vyrovnání kol .

Evoluce a budoucí trendy v jarní technologii

Zatímco vinuté pružiny a listové pružiny zůstávají standardy, automobilový průmysl zaznamenává posun směrem ke kompozitním materiálům. Některá moderní vozidla nahradila tradiční ocelové listové pružiny plast vyztužený vlákny (FRP) jednolistové vzory. Ty nabízejí stejnou pevnost se 70% snížením hmotnosti, což výrazně zlepšují spotřebu paliva a kvalitu jízdy.

Nárůst elektrických vozidel (EV) navíc klade nové požadavky závěsné systémy . Vzhledem k tomu, že elektromobily nesou těžké akumulátory, jejich pružiny musí zvládat vyšší konstantní zatížení při zachování tiché kabiny bez vibrací. To vedlo k vývoji sofistikovaných vinutých pružin s "proměnným stoupáním", které mohou zůstat měkké i přes malé zvlnění, ale okamžitě ztuhnou během zatáčení nebo brzdění.

Často kladené otázky (FAQ)

1. Jaký typ pružiny je lepší pro jízdu v terénu?

Záleží na cíli. Vinuté pružiny obecně nabízejí lepší „kloubení“ (schopnost kol samostatně se pohybovat přes velké překážky), přitom listové pružiny jsou preferred for heavy-duty overlanding where carrying gear and fuel is the priority.

2. Mohu nahradit listové pružiny vinutými pružinami?

Ano, ale vyžaduje to kompletní sada pro přestavbu odpružení . Vzhledem k tomu, že listové pružiny také umisťují nápravu, přestavba na vinutí vyžaduje přidání ovládacích ramen a vodicí tyče, aby nápravu držela na místě, což je významný inženýrský počin.

3. Proč některá vozidla používají obojí?

Používá mnoho pickupů vinuté pružiny vpředu pro přesné řízení a pohodlí při používání listové pružiny v zadní části pro manipulaci s nákladem v korbě nákladního vozu. Tento hybridní přístup využívá silné stránky obou základních typů.

4. Jak dlouho obvykle vydrží pružiny automobilového odpružení?

V ideálních podmínkách, závěsné pružiny může vydržet přes 150 000 mil. V oblastech se silným sněhem a posypovou solí však mohou vyžadovat výměnu mnohem dříve kvůli únavě způsobené korozí.

Závěrečné úvahy o volbě zavěšení

Porozumění jaké jsou dva základní typy automobilových závěsných pružin je prvním krokem k ocenění komplexního inženýrství, které udržuje naše vozidla stabilní a bezpečná. Ať už je to všestranné a pohodlné vinutá pružina nebo robustní a spolehlivé listová pružina Obě technologie nadále hrají klíčovou roli v globální dopravní infrastruktuře. Jak se materiály a hmotnosti vozidel vyvíjejí, tyto dva základní typy pravděpodobně zůstanou základem automobilového odpružení po mnoho příštích let.
